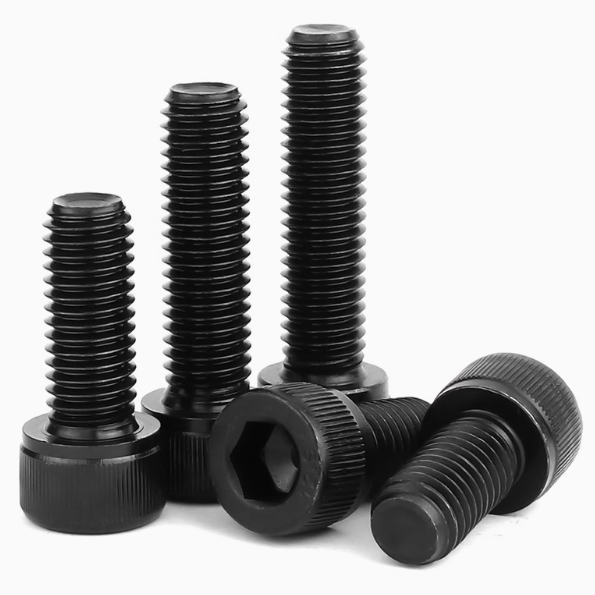

Les vis à capuchon de tête de douille, communément appelées boulons Allen ou vis à douille hexadécimale, sont parmi les attaches les plus polyvalentes et les plus utilisées dans les applications industrielles. Leur tête cylindrique distinctive avec un lecteur hexagonal interne offre une excellente transmission de couple et une conception à profil bas, ce qui les rend idéales pour les applications où l'espace est limité.
L'un des aspects les plus critiques de la sélection de la vis de capuche de tête de prise droite est de comprendre son grade de boulon , ce qui indique ses propriétés mécaniques, y compris la résistance à la traction, la limite d'élasticité et la dureté. Cet article fournit une analyse approfondie des grades de vis à capuchon de tête de prise, de leurs compositions de matériaux, des caractéristiques de performance et des applications appropriées.
Les notes de boulons sont des classifications standardisées qui définissent la résistance d'une fixation et les propriétés des matériaux. Les systèmes de classement les plus courants comprennent:
Grades métriques (par exemple, 8,8, 10,9, 12,9)
Grades SAE (par exemple, grade de 2e année, 5e année 8)
Normes ASTM (par exemple, ASTM A574 pour les vis à capuchon de tête de douille)
Les vis de capuchon de tête de douille métrique sont généralement classées selon les normes ISO 898-1 ou DIN 912. Les notes les plus courantes comprennent:
Force de traction: 800 MPa (~ 116 000 psi)
Force d'élasticité: 640 MPa (~ 93 000 psi)
Matériau: Aciller en carbone moyen, éteint et trempé
Applications: machines générales, composants automobiles, construction
Force de traction: 1000 MPa (~ 145 000 psi)
Force d'élasticité: 900 MPa (~ 130 000 psi)
Matériau: Alliage en alliage, traité à la chaleur pour une résistance élevée
Applications: machines lourdes, génie structurel, environnements à stress élevé
Force de traction: 1200 MPa (~ 174 000 psi)
Force d'élasticité: 1080 MPa (~ 156 000 psi)
Matériau: Acier en alliage avec traitement thermique supplémentaire
Applications: Aerospace, automobile haute performance, équipement de précision
Aux États-Unis, les vis à capuchon à douille suivent souvent le classement SAE (Society of Automotive Engineers):
Force de traction: ~ 74 000 psi
Matériau: acier à faible ou moyen en carbone
Applications: Fixation légère, assemblages non critiques
Force de traction: 120 000 psi
Matériau: Aciller moyen en carbone, traité à la chaleur
Applications: automobile, machines, ingénierie générale
Force de traction: 150 000 psi
Matériau: Acier en alliage de carbone moyen, traité à la chaleur
Applications: applications à stress élevé, machines lourdes, équipement militaire
ASTM A574 est les vis de capuche de tête de prise de prise en charge les plus courantes , spécifiant les attaches en acier en alliage en alliage haute résistance avec des résistances à la traction jusqu'à 180 000 psi.
La qualité du boulon d'une vis à capuchon de tête à douille est fortement influencée par son processus de traitement du matériau et de la chaleur:
ACIER DE CARBONE (Grade 8.8, 5e année): abordable et largement utilisé, mais sujet à la corrosion sans revêtement.
Acier en alliage (classes 10.9, 12,9, 8e année): résistance accrue due aux additifs de chrome, de molybdène ou de vanadium.
Acier inoxydable (A2 / A4): résistance résistante à la corrosion mais inférieure (~ 80 000 psi pour A2-70).
Titane: rapport léger, à haute résistance / poids, utilisé dans les applications aérospatiales et médicales.
Processus de traitement thermique:
Extinction et tempérament: augmente la dureté et la résistance (utilisées pour les classes 10.9, 12,9 et 8e année).
Durcissement du boîtier: durcissement de surface pour la résistance à l'usure (utilisé dans certaines vis de spécialité).
La plupart des vis à capuchon de tête de prise ont des marques sur la tête indiquant leur note:
Grades métriques: marquages numériques (par exemple, '8.8, ' '10.9 ').
Grades SAE: lignes radiales (grade 5 = 3 lignes, grade 8 = 6 lignes).
Acier inoxydable: 'A2 ' ou 'A4 ' Marquages.
Si elle n'est pas marquée, la vis est probablement une fixation de bas grade (par exemple, grade 2 ou équivalent).
| de grade de boulon | Applications typiques |
|---|---|
| Grade 8.8 / 5e année | Moteurs automobiles, machines, composants structurels |
| Grade 10.9 / Grade 8 | Machines lourdes, équipement industriel, applications de haute charge |
| 12.9 | Aérospatial, sport automobile, instruments de précision |
| Acier inoxydable (A2 / A4) | Marine, transformation des aliments, industries chimiques |
| Titane | Implants médicaux, avions, composants de course |
Exigences de chargement: les applications à stress élevé nécessitent une année 10.9 ou 12.9.
Conditions environnementales: Vis en acier inoxydable ou revêtues pour les environnements corrosifs.
Considérations de poids: titane pour les applications légères.
Coût par rapport aux performances: la grade 8.8 offre un bon équilibre pour une utilisation générale.
La qualité du boulon d'une vis à capuchon de tête de douille détermine sa résistance, sa durabilité et son aptitude à différentes applications. Que vous ayez besoin d'une standard pour les machines générales ou une grade 8.8 haute performance année 12.9 pour l'aérospatiale, la sélection de la bonne note garantit des performances et une sécurité optimales.
Pour les applications spécialisées, consultez un expert en fixation pour choisir la meilleure note de vis à capuchon de tête pour vos besoins.
